Cosa c’è nelle scatolette bianche?
Nella foto usata in Presentazione del sintetizzatore si vedono due scatoline bianche a destra (chi ha occhio avrà notato anche un multimetro, ma non era quello in uso).
Cosa mai ci sarà dentro?
2020/05/30
Schema e codice del sintetizzatore
Lo schema quasi completo del sintetizzatore su breadboard è più o meno questo:

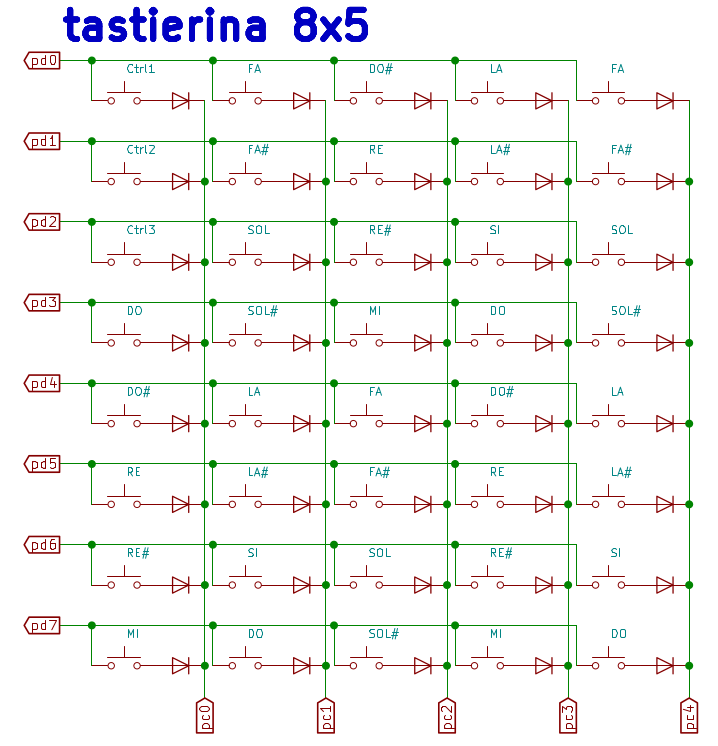

Si vedono la matrice (già mostrata), un array resistivo che è parte del circuito della matrice (due array in parallelo, in realtà, sicuramente perché non ne aveva uno del valore che gli serviva1), il µC 328P, il 4051, l’oscillatore, i futuri potenziometri, per ora trimmer (ADSR + LFO2), un condensatore di disaccoppiamento. Ci sono altri componenti passivi sulla breadboard (condensatori, principalmente, e resistenze, tre LED ma legati all’ISP), ma ancora devo trascriverli.
Polifonia, parafonia, mono, stereo…?
Il sintetizzatore ha polifonia sei, nel senso che suona fino a sei note in contemporanea. Ma controllando la definizione di parafonia, mi accorgo che potrebbe avere parafonia sei, e al massimo polifonia due…?
Mio padre suonava fondamentalmente triadi consonanti, tre note con la sinistra e tre con la destra (quindi tutte raddoppiate).
2020/05/24
Soluzioni e dubbi (e correzioni)
Il progetto prevedeva sedici potenziometri: due ADSR (4 parametri ciscuno), due LFO (due parametri ciascuno), più altri 4 parametri: in uno degli schemi, vicino a due potenziometri si legge PITCH e VEL2.
Ma sulla breadboard ci sono solo 7 trimmer (e solo due circuiti integrati: il µC e un 4051, 8-channel analog multiplexer/demultiplexer).
|
|
I 7 trimmer |
2020/05/23
Lungo il viale della memoria: provenienza dei tasti controllo
Novembre duemilauno. Mio padre (di cui mostro solo la sagoma) seduto “comodamente” nel suo angolo.
2020/05/20
Esplorazione visiva della breadboard 2
In questa foto si vede l’ATmega328P e (più o meno) i suoi 28 pin, oltre all’oscillatore e un trimmer in alto, e un condensatore a destra.
2020/05/19
2020/05/18
2020/05/17
